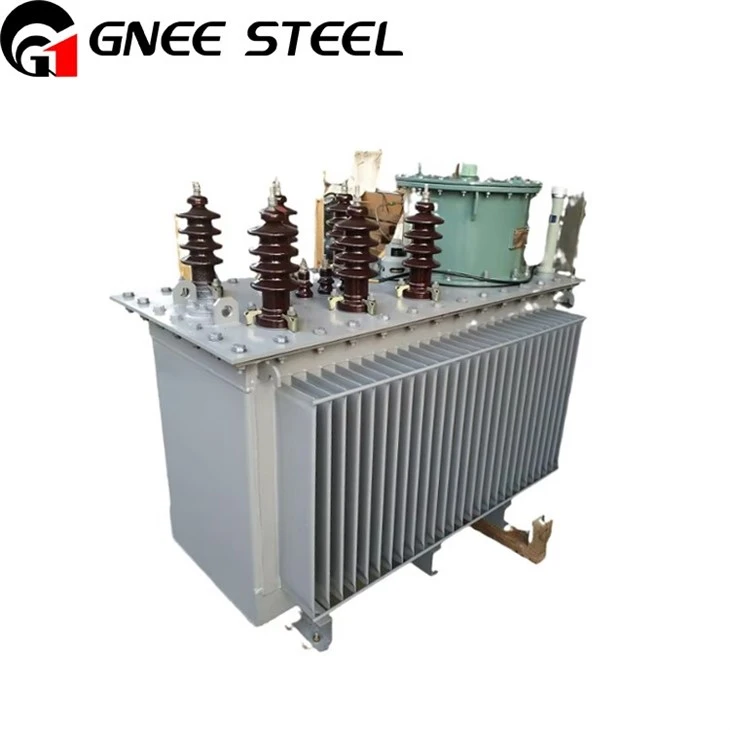

500 केवीए ओनन टाइप ट्रांसफार्मर
प्राथमिक वोल्टेज रेटिंग: 6kv 10kv 11kv या अन्य
द्वितीयक वोल्टेज रेटिंग: 400V या अन्य
एचवी टैप रेंज: ± 2x2.5% या अन्य
कनेक्शन प्रकार: dyn1l/yyn0 या अन्य
विवरण
तकनीकी पैरामीटर
उत्पाद वर्णन
एक ONAN प्रकार ट्रांसफार्मर, प्राकृतिक तेल का लाभ उठाते हुए - एयर कूलिंग, विविध परिदृश्यों में उपयोग करता है। यह छोटे - को - मध्यम औद्योगिक सेटअप जैसे प्रकाश - ड्यूटी विनिर्माण संयंत्रों के लिए सूट करता है, मशीनरी के लिए स्थिर 3 - चरण शक्ति प्रदान करता है। ऑफिस कॉम्प्लेक्स और शॉपिंग मॉल जैसी वाणिज्यिक भवनों में, यह प्रकाश, एचवीएसी और लिफ्ट के लिए बिजली की जरूरतों को पूरा करता है। आवासीय क्षेत्रों की आपूर्ति करने के लिए वोल्टेज स्टेपिंग - के लिए ग्रामीण/शहरी पावर ग्रिड में भी लागू किया गया है, और छोटे - स्केल सौर/पवन खेतों जैसी अक्षय परियोजनाओं को फिट करता है ताकि स्वच्छ ऊर्जा को वितरण नेटवर्क में स्वच्छ ऊर्जा को एकीकृत किया जा सके।
उत्पाद वीडियो
आपूर्ति की गुंजाइश
उत्पाद: तेल प्राकृतिक हवा प्राकृतिक शीतलन ट्रांसफार्मर
वोल्टेज स्तर: 11kv तक
रेटिंग स्तर: 2500 केवीए तक
ट्रांसफार्मर ONAN कूलिंग को ग्राहक की आवश्यकताओं के अनुसार डिज़ाइन किया जा सकता है।
तकनीकी डाटा शीट
500 केवीए ओनन टाइप ट्रांसफार्मर विनिर्देशों और डेटा शीट
| उच्च वोल्टेज: 10 (6,6.3,10.5,11) KV कनेक्शन प्रतीक: D, YN11 या Y, YN0 रेटेड आवृत्ति: 50Hz/60Hz | ||||||||||||||||
| कम वोल्टेज: 0.4 (0.415,0.433) केवी टैपिंग रेंज ऑफ एचवी: ± 2x2.5% इन्सुलेशन स्तर: LI75 AC35/AC3 | ||||||||||||||||
| मूल्यांकित शक्ति | लघु - सर्किट प्रतिबाधा (%) | S18 (W) | S13 (W) | S11 (W) | नहीं - वर्तमान लोड करें | आवाज़ | वज़न | समग्र आयाम (मिमी) | ||||||||
| (केवीए) | नहीं - लोड लॉस | - लोड लोड लॉस 75 .C पर | नहीं - लोड लॉस | - लोड लोड लॉस 75 .C पर | नहीं - लोड लॉस | - लोड लोड लॉस 75 .C पर | (%) | दबाव | (किग्रा) | L | W | H | ||||
| Dyn11 | Yyn0 | Dyn11 | Yyn0 | Dyn11 | Yyn0 | डीबी (ए) | ||||||||||
| 30 | 4 | 60 | 410 | 390 | 65 | 460 | 440 | 75 | 570 | 550 | 1.5 | 50 | 400 | 750 | 560 | 850 |
| 50 | 75 | 600 | 570 | 85 | 660 | 630 | 90 | 830 | 790 | 1.3 | 50 | 450 | 760 | 640 | 920 | |
| 63 | 80 | 710 | 680 | 90 | 790 | 760 | 100 | 990 | 950 | 1.2 | 50 | 500 | 770 | 670 | 930 | |
| 80 | 95 | 860 | 820 | 105 | 950 | 910 | 120 | 1190 | 1140 | 1.2 | 52 | 560 | 840 | 720 | 970 | |
| 100 | 110 | 1040 | 980 | 125 | 1150 | 1090 | 135 | 1440 | 1360 | 1.1 | 52 | 610 | 870 | 730 | 1020 | |
| 125 | 120 | 1240 | 1180 | 140 | 1370 | 1310 | 155 | 1720 | 1640 | 1.1 | 54 | 760 | 1040 | 810 | 1020 | |
| 160 | 145 | 1510 | 1440 | 165 | 1680 | 1600 | 180 | 2100 | 2000 | 1 | 54 | 790 | 1100 | 830 | 1070 | |
| 200 | 170 | 1790 | 1700 | 195 | 1990 | 1890 | 220 | 2480 | 2360 | 1 | 56 | 870 | 1190 | 880 | 1070 | |
| 250 | 210 | 2090 | 2000 | 240 | 2330 | 2220 | 265 | 2910 | 2770 | 0.9 | 56 | 1020 | 1270 | 890 | 1070 | |
| 315 | 245 | 2510 | 2390 | 280 | 2790 | 2660 | 310 | 3480 | 3320 | 0.9 | 58 | 1180 | 1330 | 940 | 1140 | |
| 400 | 300 | 2960 | 2810 | 335 | 3290 | 3130 | 375 | 4110 | 3910 | 0.8 | 58 | 1350 | 1410 | 940 | 1210 | |
| 500 | 350 | 3550 | 3370 | 390 | 3940 | 3750 | 440 | 4920 | 4680 | 0.8 | 60 | 1600 | 1500 | 1050 | 1350 | |
| 630 | 4.5 | 420 | 4060 | 465 | 4510 | 520 | 5640 | 0.6 | 60 | 2080 | 1600 | 1100 | 1440 | |||
| 800 | 510 | 4910 | 575 | 5460 | 640 | 6820 | 0.6 | 62 | 2460 | 1670 | 1140 | 1460 | ||||
| 1000 | 604 | 6740 | 680 | 7490 | 755 | 9360 | 0.6 | 62 | 2750 | 1700 | 1200 | 1490 | ||||
| 1250 | 710 | 7860 | 795 | 8730 | 885 | 10910 | 0.5 | 65 | 3180 | 1870 | 1250 | 1510 | ||||
| 1600 | 855 | 9490 | 960 | 10550 | 1065 | 13180 | 0.5 | 65 | 3730 | 1890 | 1290 | 1750 | ||||
| 2000 | 5 | 990 | 11980 | 1115 | 13310 | 1240 | 16640 | 0.4 | 65 | 4560 | 2100 | 1300 | 1800 | |||
| 2500 | 1165 | 12150 | 1310 | 13490 | 1455 | 19270 | 0.4 | 67 | 5670 | 2150 | 1390 | 1980 | ||||
| नोट: उपरोक्त पैरामीटर केवल संदर्भ को डिजाइन करने और चुनने के लिए हैं, और अंतिम पैरामीटर वास्तविक उत्पाद के अधीन हैं। | ||||||||||||||||
500 केवीए ओनन टाइप ट्रांसफार्मर ड्राइंग
ट्रांसफार्मर ONAN आरेख ड्राइंग और आकार।
उत्पाद लाभ
साधारण तेल विसर्जित ट्रांसफार्मर की तुलना में, तेल डूबे वितरण ट्रांसफार्मर तेल संरक्षक को समाप्त करता है। इसके बजाय, नालीदार तेल टैंक के गलियारे तेल के पाइपों को ठंडा करने और गर्मी के रूप में बदलते हैं - विघटित तत्व। नालीदार तेल टैंक उच्च - गुणवत्ता ठंड - से एक समर्पित उत्पादन लाइन पर रोल किए गए पतले स्टील प्लेटों से निर्मित होता है। गलियारे ट्रांसफॉर्मर तेल के वॉल्यूम परिवर्तन के साथ -साथ विस्तार और अनुबंध कर सकते हैं, इस प्रकार ओएनएएन प्रकार ट्रांसफार्मर को वायुमंडल से अलग कर सकते हैं, तेल के बिगड़ने और इन्सुलेशन को कम करने, परिचालन विश्वसनीयता को बढ़ाने और सामान्य उपयोग के दौरान रखरखाव - मुक्त संचालन को सक्षम करने के लिए। नालीदार तेल टैंक की सतह को कम करने, डराने और फॉस्फेटिंग उपचारों से गुजरता है, और फिर तीन - सुरक्षा (वर्षा - प्रमाण, नमी - सबूत, और एंटी - कोहरे) के साथ लेपित किया जाता है, जो कि मेटाल्स और पेट्रॉच के लिए उपयुक्त है।
अधिक विस्तृत जानकारी के लिए, हम आपसे सुनने के लिए प्यार करते हैं! हमारी टीम तक पहुंचेंsales@gneesteels.com।
