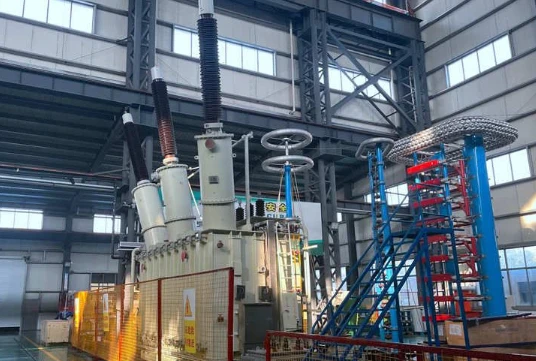

220kV पावर ट्रांसफार्मर अभी परीक्षण कर रहा है
Jan 24, 2024
एक संदेश छोड़ें
जीएनईई स्टील पावर इलेक्ट्रॉनिक ट्रांसफार्मर
बिजली आवेग वोल्टेज परीक्षण क्या है:
यह जांचने के लिए कि ट्रांसफार्मर के मुख्य और अनुदैर्ध्य इन्सुलेशन की प्रभाव शक्ति राष्ट्रीय मानकों के प्रावधानों को पूरा करती है या नहीं और ट्रांसफार्मर की इन्सुलेशन संरचना का अध्ययन और सुधार करने के लिए, आवेग वोल्टेज परीक्षण किया जाएगा। तथाकथित बिजली आवेग परीक्षण ट्रांसफार्मर वाइंडिंग के टर्मिनलों पर वास्तविक बिजली तरंग का अनुकरण करने वाली एक शॉक वेव लागू करना है। ट्रांसफार्मर या अन्य विद्युत उपकरणों का ऐसे शॉक वेव की कार्रवाई के तहत परीक्षण किया जाएगा ताकि यह देखा जा सके कि वे गुजर सकते हैं (या क्षतिग्रस्त हो सकते हैं)। कट-ऑफ तरंग, बिजली की तरंग सबस्टेशन में प्रवेश करने पर सुरक्षा अंतराल या वायु इन्सुलेशन के फ्लैशओवर द्वारा उत्पन्न तरंग के बराबर होती है। यह वह तरंगरूप है जिसमें बिजली की पूरी तरंग अचानक कट जाती है, और वोल्टेज तेजी से शून्य हो जाता है। ट्रंकेशन का समय वेव फ्रंट या वेव टेल में हो सकता है। वेव कटिंग टेस्ट भी ट्रांसफार्मर उपकरण का एक परीक्षण है।
परीक्षण में शॉक वेव उत्पन्न करने के लिए एक उपकरण होना चाहिए। उपकरण को आवेग वोल्टेज जनरेटर कहा जाता है। कुछ संबंधित माप उपकरणों में मुख्य रूप से आवेग तरंग घटना को देखने के लिए बॉल इलेक्ट्रोड, वोल्टेज डिवाइडर और हाई-वोल्टेज ऑसिलोस्कोप को मापना शामिल है। मानक निर्दिष्ट करता है कि परीक्षण तरंग की पूर्ण तरंग 1.2 ± 3 0% / 50 ± 20% μ S (वेवफ्रंट / आधा पीक समय) है और अवरोधन समय 2-6 μ S है शून्य क्रॉसिंग गुणांक काटे गए तरंग का (अर्थात काटे गए तरंग के आयाम के लिए काटे गए तरंग के बाद पहले दोलन शिखर का अनुपात) 0.25-0.35 की सीमा में है। प्रभाव परीक्षण उपकरण केवल बड़े ट्रांसफार्मर संयंत्रों और परीक्षण अनुसंधान इकाइयों के लिए उपलब्ध है। सामान्य इकाइयाँ परीक्षण के लिए ट्रांसफार्मर को परीक्षण अनुसंधान इकाई को सौंप सकती हैं।
पावर फ़्रीक्वेंसी झेलने वाला वोल्टेज परीक्षण क्या है:
पावर फ़्रीक्वेंसी झेलने वाला वोल्टेज परीक्षण उपकरण पावर स्टेशनों, बिजली आपूर्ति और वितरण प्रणालियों, वैज्ञानिक अनुसंधान संस्थानों और अन्य उपयोगकर्ताओं के लिए बुनियादी परीक्षण उपकरण है। इसका उपयोग निर्दिष्ट वोल्टेज के तहत विभिन्न विद्युत उत्पादों, विद्युत घटकों और इन्सुलेट सामग्री की इन्सुलेशन ताकत का परीक्षण करने, उत्पादों के इन्सुलेशन स्तर का आकलन करने, परीक्षण किए गए उत्पादों के इन्सुलेशन दोषों का पता लगाने और ओवरवॉल्टेज की क्षमता को मापने के लिए किया जाता है।
