S9 श्रृंखला तीन-चरण तेल-डूबा हुआ वितरण ट्रांसफार्मर
Nov 11, 2025
एक संदेश छोड़ें
S9 तीन {{1} चरण तेल - डूबे हुए वितरण ट्रांसफार्मर उत्पाद अवलोकन
तीन {{0}चरण तेल {{1} डूबे हुए ट्रांसफार्मर एक आवश्यक उपकरण है जिसका व्यापक रूप से बिजली प्रणालियों में उपयोग किया जाता है, मुख्य रूप से वोल्टेज परिवर्तन, बिजली पारेषण और वितरण के लिए। तेल में डूबी हुई शीतलन विधि का उपयोग करके, यह उच्च दक्षता, स्थिरता और स्थायित्व प्रदर्शित करता है, जिससे यह बिजली उद्योग में एक महत्वपूर्ण घटक बन जाता है।
तीन {{0}चरण तेल - डूबे हुए ट्रांसफार्मर उत्पाद की विशेषताएं
उच्च दक्षता और ऊर्जा की बचत: अनुकूलित विद्युतचुंबकीय डिजाइन और उच्च चालकता वाली सामग्री का उपयोग शून्य भार और भार हानि को कम करता है, जिससे ऊर्जा उपयोग दक्षता में वृद्धि होती है।
स्थिर संचालन: उन्नत इन्सुलेट सामग्री और प्रक्रियाएं कठोर वातावरण में स्थिर ट्रांसफार्मर संचालन सुनिश्चित करती हैं, विफलता दर को कम करती हैं।
बेहतर ताप अपव्यय: तेल में डूबी हुई शीतलन विधि ट्रांसफार्मर संचालन के दौरान उत्पन्न गर्मी को तेजी से नष्ट कर देती है, जिससे दीर्घकालिक स्थिर प्रदर्शन सुनिश्चित होता है।
सुविधाजनक रखरखाव: कॉम्पैक्ट संरचना, आसान स्थापना और कम रखरखाव लागत नियमित रखरखाव और निरीक्षण की सुविधा प्रदान करती है।
तीन -चरण तेल प्रकार ट्रांसफार्मर अनुप्रयोग
तीन {{0}चरण तेल - डूबे हुए ट्रांसफार्मर का व्यापक रूप से बिजली संयंत्रों, सबस्टेशनों, औद्योगिक और खनन उद्यमों में उपयोग किया जाता है, जो बिजली प्रणालियों के लिए स्थिर और विश्वसनीय वोल्टेज परिवर्तन और पावर ट्रांसमिशन सेवाएं प्रदान करता है।
सेवा गारंटी
हम उपयोग प्रक्रिया के दौरान उपयोगकर्ताओं के लिए समय पर और प्रभावी सहायता सुनिश्चित करने के लिए पेशेवर तकनीकी सहायता और समाधान प्रदान करते हुए, बिक्री से पहले, बिक्री के अंदर और बिक्री के बाद की व्यापक सेवाएं प्रदान करते हैं।
सेवा शर्त
ट्रांसफार्मर सामान्य उपयोग की शर्तें
ऊंचाई 1000 मीटर से अधिक नहीं है;
परिवेश का तापमान:
अधिकतम तापमान +40 डिग्री
सबसे गर्म महीने का औसत तापमान +30 डिग्री होता है
उच्चतम वार्षिक औसत तापमान +20 डिग्री
आउटडोर न्यूनतम तापमान -25 डिग्री
ट्रांसफार्मर विशेष उपयोग की शर्तें
ऊंचाई 1000 मीटर से अधिक है;
परिवेश का तापमान:
अधिकतम तापमान +40 डिग्री
न्यूनतम तापमान -25 डिग्री
(ऑर्डर करते समय निर्दिष्ट करें)
33KV S9 श्रृंखला वितरण ट्रांसफार्मर का तकनीकी डेटा
सही तेल से भरे ट्रांसफार्मर का चयन कैसे करें
सही ट्रांसफार्मर चुनने में वोल्टेज और बिजली से कहीं अधिक शामिल होता है। निम्न पर विचार करें:
1. पावर रेटिंग (केवीए/एमवीए)
ओवरहीटिंग से बचने के लिए अपने अधिकतम अनुमानित भार से 10-20% अधिक रेटिंग चुनें।
2. प्राथमिक/माध्यमिक वोल्टेज
अपने ग्रिड या जनरेटर विनिर्देशों का मिलान करें (उदाहरण के लिए, 11kV/400V, 33kV/690V)।
3. शीतलन प्रकार
ओनान (तेल प्राकृतिक, वायु प्राकृतिक)
ONAF (तेल प्राकृतिक, वायु सेना)
4. इन्सुलेशन स्तर और तापमान में वृद्धि
सुनिश्चित करें कि यह आपके क्षेत्र और जलवायु स्थितियों के लिए आईईसी/एएनएसआई मानकों को पूरा करता है।
5. चेंजर पर टैप करें
इनमें से चुनें:
बंद करें-टैप चेंजर लोड करें(नियमावली)
चालू-लोड टैप चेंजर (ओएलटीसी)वोल्टेज उतार-चढ़ाव समायोजन के लिए
6. पर्यावरणीय आवश्यकताएँ
धूल भरे, आर्द्र, या अधिक ऊंचाई वाले क्षेत्रों के लिए, सुरक्षात्मक घेरे और तेल प्रकार की अनुकूलता सुनिश्चित करें।
कंपनी प्रोफाइल
जीएनईई ट्रांसफार्मर के पास मजबूत उत्पादन क्षमता और एक कुशल विपणन टीम है।
हमारे ट्रांसफॉर्मर उत्पादों में 500kV, 400kV, 330kV, 220kV, और 110kV अल्ट्रा{{5}हाई वोल्टेज ट्रांसफॉर्मर, विभिन्न शुष्क -प्रकार के ट्रांसफॉर्मर/तेल में डूबे हुए ट्रांसफॉर्मर/35kV और उससे नीचे के अनाकार मिश्र धातु ट्रांसफॉर्मर, नए ऊर्जा ट्रांसफॉर्मर और पूर्वनिर्मित सबस्टेशन शामिल हैं।
निर्यात श्रृंखला: एकल चरण ट्रांसफार्मर, तीन चरण ट्रांसफार्मर, बेलनाकार ट्रांसफार्मर, अलगाव ट्रांसफार्मर, नियंत्रण ट्रांसफार्मर, वोल्टेज नियामक और अन्य उत्पाद, और विशेष ट्रांसफार्मर के विभिन्न विनिर्देश जैसे ग्राउंडिंग ट्रांसफार्मर, आर्क दमन कॉइल, बिटकॉइन ट्रांसफार्मर, प्रीफैब्रिकेटेड केबिन, रिएक्टर, इलेक्ट्रिक फर्नेस ट्रांसफार्मर, रेक्टिफायर ट्रांसफार्मर, खनन ट्रांसफार्मर, समुद्री ट्रांसफार्मर इत्यादि।
GNEE ट्रांसफार्मर ने क्रमिक रूप से ISO9001, ISO14001, ISO45001, SA8000 सिस्टम प्रमाणन पारित किया है। साथ ही, 10kV और 35KV स्तर के वितरण ट्रांसफार्मर और बॉक्स प्रकार के सबस्टेशनों ने अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन IEC प्रमाणन, US UL प्रमाणन, जर्मन TUV प्रमाणन, EU CE प्रमाणन, डच KEMA प्रमाणन और GOST प्रमाणन प्राप्त किया है। हमारे उत्पाद की बिक्री वैश्विक बाजार को कवर करती है, जिसमें संयुक्त राज्य अमेरिका, यूरोप, कनाडा, मैक्सिको आदि जैसे 72 देश और क्षेत्र शामिल हैं।

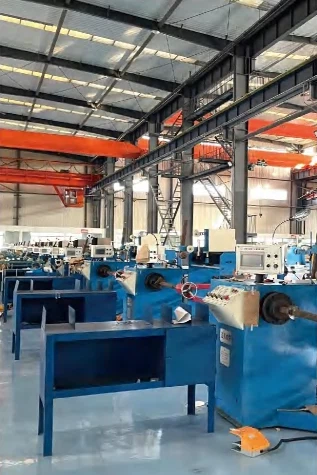

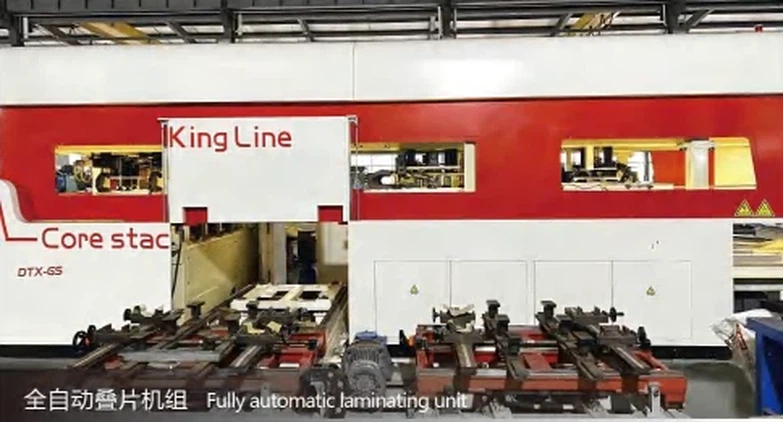

ट्रांसफार्मर कार्यशाला उपकरण प्रदर्शन
जीएनईई से ट्रांसफार्मर के प्रकार
ट्रांसफार्मर ऑर्डर विशिष्टता प्राप्त करें
जीएनईई ट्रांसफार्मरआदेश विशिष्टता
|
हमारी कंपनी के उत्पाद चुनते समय, कृपया आपको बेहतर सेवा देने के लिए निम्नलिखित डेटा प्रदान करें। |
||
|
माँगनेवाला |
||
|
माँगकर्ता: |
टेलीफोन तरीके: |
फैक्स: |
|
परियोजना तकनीकी नेता: |
टेलीफोन तरीके: |
मेलबॉक्स: |
|
ट्रांसफार्मर प्रकार का चयन |
||
|
□सूखा ट्रांसफार्मर {□एससी(बी) एपॉक्सी रेज़िन □एससी(बी) नॉन-एनकैप्सुलेटेड} □अमेरिकन बॉक्स(ZGS) {□टर्मिनल प्रकार(-Z-) □रिंग नेटवर्क प्रकार(-H-)} □यूरोपीय बॉक्स परिवर्तन(YBM){□सूखा परिवर्तन □तेल परिवर्तन} |
□ तेल-डूबा हुआ ट्रांसफार्मर{□ पूरी तरह से सीलबंद(-M-) □तेल-असर वाला तकिया} □अनाकार मिश्र धातु ट्रांसफार्मर{□सूखा अनाकार □ तेल अनाकार} □ विशेष ट्रांसफार्मर {रेक्टिफायर, फर्नेस, माइन, आदि} |
|
ट्रांसफार्मर मूल डेटा चयन
|
उपयोग का देश: |
|
|
चरण संख्या: |
□तीन-चरण(एस पारंपरिक) □ मोनोफ़ेज़ □अन्य() |
|
आवृत्ति: |
□50 हर्ट्ज (पारंपरिक) □ 60 हर्ट्ज □ अन्य() |
|
ट्रांसफार्मर का तेल: |
□#25(पारंपरिक) □#45(न्यूनतम तापमान-25 डिग्री से नीचे) |
|
रेटेड क्षमता: |
□( )केवीए उपयोग की शर्तें □आउटडोर प्रकार □इनडोर प्रकार |
|
ऊंचाई: |
□ 1000 मीटर से कम (पारंपरिक) □ 1000-2000 मीटर □ 3000 मीटर से अधिक |
|
रेटेड वोल्टेज (उच्च वोल्टेज) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □अन्य() |
|
रेटेड वोल्टेज (कम दबाव) |
□0.4kV □0.66kV □10kV □10.5kV □35kV □其他 अन्य( ) |
|
जुड़ा हुआ समूह |
□Dyn11(परंपरागत) □Yyn0 □YNd11 □li0(एकल-चरण) □अन्य() |
|
प्रतिबाधा(%): |
□4% □4.5% □5.5% □6% □6.5% □7.5% □8% □अन्य( ) |
|
वोल्टेज विनियमन मोड |
□उत्तेजना के बिना वोल्टेज विनियमन (पारंपरिक) □ऑन -लोड वोल्टेज विनियमन (जेड) |
|
वोल्टेज विनियमन सीमा |
□±2*2.5% □±5% □±3*2.5% □अन्य() |
ट्रांसफार्मर सहायक चयन
|
□पंखा □तापमान नियंत्रण{□ सामान्य □485 कंप्यूटर इंटरफ़ेस के साथ} □ड्राई केस{□ साधारण स्टील शीट □एल्यूमीनियम मिश्र धातु »स्टेनलेस स्टील} □ड्राई केस का सुरक्षा स्तर(□IP20(पारंपरिक) □IP( )} □ड्राई केस की ऊंचाई संबंधी आवश्यकताएं{□कोई नहीं □आवश्यकताएं[ ]} □ ड्राई वेरिएबल शेल का केबल आउट मोड {□ ऊपर{{0}और{{1}बाहर □ ऊपर{2}और{3}नीचे □नीचे{{4}अंदर/नीचे{{5}बाहर □नीचे{6}अंदर/ऊपर{7}बाहर □नीचे{8}अंदर/नीचे{{9}बाहर □नीचे{10}अंदर/तरफ-बाहर [□बाएं □ दाएँ-बाहर]} |
|
टिप्पणी: 1. (ड्राई चेंज आवश्यकताएँ 100kVA ट्रांसफार्मर में पंखे शामिल नहीं हैं, जैसे पंखे, को चार्ज करने की आवश्यकता है 2. (तेल बदलता है<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
अन्य विशेष आवश्यकताएँ (अतिरिक्त शुल्क नीचे लागू होते हैं)
|
सूखा ट्रांसफार्मर |
□शैल और निचली प्लेट{□साधारण □पूरी तरह से सीलबंद} □यात्रा स्विच □चुंबकीय लो □शून्य अनुक्रम ट्रांसफार्मर □कम वोल्टेज कैबिनेट के लिए कॉपर बार □सुरक्षात्मक जाल □प्रकाश □100kVA या उससे कम पंखा □शॉक अवशोषक |
|
तेल में डूबा हुआ ट्रांसफार्मर |
□नंबर 45 तेल गैर-{1}निम्न तापमान वाले क्षेत्रों के लिए □नामित ब्रांड -लोड वोल्टेज रेगुलेटर पर □ वायरिंग टर्मिनलों के साथ 400kVA और कम वोल्टेज आउटलेट OABC चरण □630kVA या उससे नीचे तापमान नियंत्रण की आवश्यकता होती है □800kVA या उससे कम लो वोल्टेज आउटलेट चरण 0 के लिए वायरिंग टर्मिनल की आवश्यकता होती है □630kVA और उससे नीचे गैस रिले से सुसज्जित होना चाहिए |
