Toroidal वर्तमान ट्रांसफार्मर कोर नैनोक्रिस्टलाइन 1K107
Sep 22, 2025
एक संदेश छोड़ें

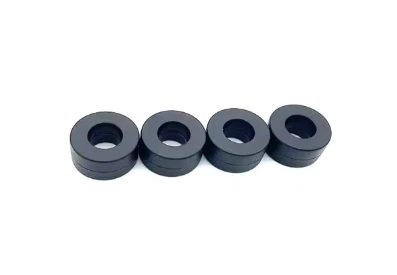

Toroidal वर्तमान ट्रांसफार्मर कोर नैनोक्रिस्टलाइन उत्पाद विवरण
नैनोक्रिस्टलाइन टोरोइडल करंट ट्रांसफार्मर कोर फीचर
- सामग्री: Fe - आधारित नैनोक्रिस्टलाइन कोर
- संतृप्ति प्रवाह घनत्व प्रेरण: 1.25T
- पारगम्यता @ 10kHz: 80000
- पारगम्यता @ 100kHz: 20000
- क्यूरी तापमान (डिग्री): 560
- स्टैकिंग कारक: 0.78
- संतृप्ति मैग्नेटोस्ट्रिक्शन (*10^-6):<2
- प्रतिरोधकता (μ ।.cm): 115
- रिबन की मोटाई: 25μm
- कोर आकृतियाँ: टोरोइडल कोर
नैनोक्रिस्टलाइन टोरोइडल करंट ट्रांसफार्मर कोर एप्लिकेशन
>>ईएमसी फ़िल्टर
>>स्विच किए गए मोड बिजली की आपूर्ति
>>कंप्यूटर बिजली की आपूर्ति
>>संचार और नेटवर्क बिजली आपूर्ति
>>लेजर और x - किरण बिजली की आपूर्ति
>>वेल्डिंग उपकरण और विद्युत चढ़ाना बिजली की आपूर्ति
>>सौर ऊर्जा उपकरण और पवन ऊर्जा जनरेटर
>>घरेलू विद्युत उपकरण
>>निर्बाध बिजली आपूर्ति (यूपीएस)
>>फ्रिक्वेंसी परिवर्तक
>>समेटे हुए उपस्कर
>>उच्च - स्पीड रेलवे पावर सप्लाई
>>VFD इन्वर्टर ड्राइव मोटर सिस्टम
नैनोक्रिस्टलाइन टोरोइडल करंट ट्रांसफार्मर कोर पैरामीटर
| कोर आयाम | केस आयाम | प्रभावी पार करना अनुभाग |
अर्थ पथ लंबाई |
अल नाममात्र मूल्य ** | |||||
| आयुध डिपो | पहचान | h | आयुध डिपो | पहचान | H | अफ़ाज़ | LFE | 10kHz | 100kHz |
| मिमी | मिमी | मिमी | मिमी | मिमी | मिमी | सेमी 2 | सेमी | μH | μH |
| 9.8 | 6.5 | 4.5 | 11.3 | 5 | 6.1 | 0.06 | 2.6 | 25.5 | 6.4 |
| 12 | 8 | 4.5 | 14.5 | 6.3 | 6.9 | 0.08 | 3.1 | 28.0 | 6.8 |
| 15 | 10 | 4.5 | 17.1 | 8.3 | 7.1 | 0.09 | 3.9 | 27.0 | 6.7 |
| 16 | 10 | 6 | 17.9 | 8.1 | 8.1 | 0.14 | 4.1 | 43.0 | 10.1 |
| 16 | 10 | 8 | 17.8 | 8.4 | 9.9 | 0.19 | 4.1 | 46.1 | 11.5 |
| 17.5 | 12.6 | 6 | 19.2 | 10.9 | 8.1 | 0.11 | 4.7 | 30.0 | 6.9 |
| 19 | 15 | 10 | 21.2 | 13.5 | 12.3 | 0.16 | 5.3 | 36.1 | 8.8 |
| 20 | 12 | 8 | 21.7 | 10.8 | 9.9 | 0.25 | 5.0 | 55.2 | 13.6 |
| 20 | 12 | 10 | 22.6 | 10.5 | 12.5 | 0.31 | 5.0 | 62.4 | 15.6 |
| 21.3 | 13.6 | 8 | 22 | 13 | 8.8 | 0.24 | 5.5 | 44.1 | 11.0 |
| 25 | 20 | 10 | 28 | 17.2 | 13.2 | 0.20 | 7.1 | 28.4 | 7.3 |
| 25 | 16 | 10 | 28 | 14.0 | 13.1 | 0.35 | 6.4 | 67.0 | 15.5 |
| 26 | 16 | 10 | 28.3 | 14 | 12.8 | 0.39 | 6.6 | 57.1 | 14.3 |
| 30 | 20 | 10 | 33.2 | 17.8 | 13.3 | 0.39 | 7.9 | 59.3 | 14.0 |
| 30 | 20 | 15 | 33.6 | 17.8 | 17.8 | 0.59 | 7.9 | 88.0 | 20.0 |
| 32 | 20 | 10 | 34.4 | 18.1 | 13 | 0.47 | 8.2 | 57.6 | 14.4 |
| 32 | 20 | 15 | 34.6 | 17.9 | 18.2 | 0.70 | 8.2 | 86.4 | 21.6 |
| 32 | 21 | 15 | 35.5 | 18.5 | 19 | 0.64 | 8.3 | 77.7 | 19.4 |
| 37.8 | 24.2 | 15 | 40.8 | 21.6 | 18.3 | 0.80 | 9.7 | 82.1 | 20.5 |
| 40 | 25 | 15 | 43.8 | 21.6 | 18.8 | 0.88 | 10.2 | 99.0 | 23.1 |
| 40 | 25 | 20 | 45 | 21.5 | 24.7 | 1.17 | 10.2 | 115.2 | 28.8 |
| 40 | 32 | 15 | 44.9 | 28.8 | 18.8 | 0.47 | 11.3 | 48.0 | 11.3 |
| 45 | 30 | 15 | 48.3 | 26.4 | 18.2 | 0.88 | 11.8 | 87.6 | 20.0 |
| 46 | 27 | 25 | 48.8 | 24.6 | 27.8 | 1.85 | 11.5 | 162.4 | 40.6 |
| 50 | 32 | 20 | 53.8 | 28.5 | 24 | 1.40 | 12.9 | 109.6 | 27.4 |
| 50 | 40 | 20 | 53.6 | 37.1 | 23 | 0.78 | 14.1 | 45.0 | 13.5 |
| 63 | 50 | 25 | 69 | 46 | 29 | 1.27 | 17.7 | 59.0 | 17.5 |
| 64 | 40 | 20 | 68.2 | 37 | 23.5 | 1.87 | 16.3 | 115.2 | 28.8 |
| 64 | 40 | 25 | 67.4 | 37 | 29.2 | 2.34 | 16.3 | 144.0 | 36.0 |
| 80 | 50 | 20 | 83.8 | 46.6 | 25.0 | 2.34 | 20.4 | 94.0 | 28.0 |
| 80 | 50 | 25 | 84 | 47 | 29 | 2.93 | 20.4 | 144.0 | 36.0 |
| 90 | 60 | 20 | 95.4 | 54.7 | 24.7 | 2.34 | 23.6 | 81.0 | 25.1 |
| 100 | 80 | 20 | 105 | 75 | 25 | 1.56 | 28.3 | 55.5 | 13.9 |
| 102 | 76 | 25 | 108.1 | 70.0 | 30.3 | 2.54 | 27.9 | 91.1 | 22.8 |
| 110 | 80 | 25 | 116.6 | 73.8 | 31.4 | 2.93 | 29.8 | 98.5 | 24.6 |
| 130 | 90 | 30 | 135.3 | 84.9 | 36.5 | 4.68 | 34.5 | 136.1 | 34.0 |
| 140 | 100 | 25 | 145 | 95 | 30 | 3.90 | 37.7 | 104 | 26 |
| 160 | 130 | 25 | 165 | 125 | 30 | 2.93 | 45.5 | 64.6 | 16.1 |
| 170 | 120 | 25 | 175 | 115 | 30 | 4.88 | 45.5 | 107.6 | 26.9 |
| 200 | 160 | 30 | 207 | 153 | 37 | 4.5 | 56.5 | 83.2 | 2.8 |
|
ये कोर प्लास्टिक के मामले में हमारे मानक कोर हैं, कस्टम आकार उपलब्ध हैं। ** अल मान सहिष्णुता: +50%/-30% |
|||||||||
