औद्योगिक विद्युत आवश्यकताओं के लिए उन्नत फेराइट ट्रांसफार्मर कोर

फेराइट ट्रांसफार्मर कोर उत्पाद विवरण

---





फेराइट कोर सुविधा

फेराइट एक प्रकार का ऑक्साइड सिरेमिक नरम चुंबकीय पदार्थ है, जो धातु आधारित चुंबकीय कोर (जैसे अनाकार मिश्र धातु और सिलिकॉन स्टील) से काफी भिन्न होता है। इसकी बुनियादी प्रदर्शन विशेषताएं इस प्रकार हैं:



निम्न उच्च-आवृत्ति हानि:

फेराइट में धातु सामग्री की तुलना में बहुत अधिक प्रतिरोधकता होती है। अल्ट्रा{1}उच्च{{2}आवृत्ति परिदृश्यों में, करंट द्वारा उत्पन्न एड़ी धारा हानि बहुत छोटी होती है, जो उपकरण संचालन के दौरान गर्मी उत्पादन को कम कर सकती है और उच्च-आवृत्ति ट्रांसफार्मर की ऊर्जा दक्षता आवश्यकताओं को पूरा कर सकती है।



सीमित संतृप्ति चुंबकीय प्रवाह घनत्व:

धातु आधारित चुंबकीय कोर की तुलना में, फेराइट अत्यधिक धारा का सामना नहीं कर सकता है। इसलिए, यह छोटे और मध्यम क्षमता वाले अनुप्रयोग परिदृश्यों के लिए अधिक उपयुक्त है, न कि उच्च क्षमता वाले उपकरणों के लिए।



लागत और प्रक्रिया लाभ:

इसका कच्चा माल मुख्य रूप से सामान्य धातु ऑक्साइड है, जिसकी कीमतें अपेक्षाकृत कम हैं। उत्पादन परिपक्व सिंटरिंग प्रक्रियाओं पर निर्भर करता है, जो उच्च लागत {{1}प्रभावशीलता के साथ विभिन्न विशिष्टताओं के चुंबकीय कोर के बड़े पैमाने पर उत्पादन को सक्षम बनाता है।



सामान्य संरचनात्मक प्रकार और लागू

फेराइट ट्रांसफार्मर कोर की संरचना ट्रांसफार्मर की स्थापना स्थान और घुमावदार आवश्यकताओं के आधार पर डिज़ाइन की गई है। मुख्य प्रकार और उनके अनुप्रयोग परिदृश्य इस प्रकार हैं:



• ई-प्रकार संरचना: एक सममित संरचना और अच्छे चुंबकीय सर्किट क्लोजर के साथ, यह एसी {{0}डीसी स्विचिंग बिजली की आपूर्ति, मोबाइल फोन तेज चार्जिंग ट्रांसफार्मर आदि के लिए उपयुक्त है, और छोटे और मध्यम पावर उपकरणों में कॉम्पैक्ट वॉल्यूम की मांग को पूरा कर सकता है।



• सी-प्रकार संरचना: दो सममित आधे {{0} कोर में विभाजित, यह घुमावदार कॉइल के लिए अधिक सुविधाजनक है और आवश्यकताओं के अनुसार लचीले ढंग से वायु अंतराल को आरक्षित कर सकता है। इसका उपयोग अक्सर संचार उपकरण और औद्योगिक नियंत्रण बिजली आपूर्ति में उच्च आवृत्ति इंडक्टर्स या आइसोलेशन ट्रांसफार्मर में किया जाता है।



• टोरोइडल संरचना: पूरी तरह से बंद चुंबकीय सर्किट और कम चुंबकीय ऊर्जा रिसाव के साथ, उच्च आवृत्ति संचालन के दौरान इसमें मजबूत स्थिरता होती है। यह संचार बेस स्टेशनों और चिकित्सा उपकरणों में आरएफ ट्रांसफार्मर या सटीक फिल्टर ट्रांसफार्मर के लिए उपयुक्त है।



समान ट्रांसफार्मर कोर से अंतर

अनाकार मिश्र धातु और सिलिकॉन स्टील से बने ट्रांसफार्मर कोर की तुलना में, फेराइट ट्रांसफार्मर कोर में प्रदर्शन और लागू परिदृश्यों के मामले में स्पष्ट स्थिति होती है:



प्रदर्शन फोकस: फेराइट अल्ट्रा{{0}उच्च-आवृत्ति कम हानि और कम लागत पर केंद्रित है; अनाकार मिश्रधातुएं मध्यम-से{{3}उच्च{{4}आवृत्ति परिदृश्यों के लिए अधिक उपयुक्त हैं और उच्च शक्ति का सामना कर सकती हैं; सिलिकॉन स्टील मध्यम {{5} से {{6} कम आवृत्ति और उच्च {{8} शक्ति अनुप्रयोग परिदृश्यों के लिए उपयुक्त है।



लागू परिदृश्य: फेराइट का उपयोग ज्यादातर छोटे और मध्यम {{0}शक्ति उच्च {{1}आवृत्ति उपकरण जैसे मोबाइल फोन फास्ट चार्जर और आरएफ उपकरणों में किया जाता है; अनाकार मिश्रधातुओं का उपयोग आमतौर पर मध्यम{{2}से{{3}उच्च{{4}शक्ति वाले उपकरण जैसे कि ऑन{5}बोर्ड चार्जर और ऊर्जा भंडारण इनवर्टर में किया जाता है; सिलिकॉन स्टील का उपयोग मुख्य रूप से मध्यम {{6} से {{7} कम {{8} आवृत्ति उच्च {{9} बिजली उपकरण जैसे बिजली आवृत्ति वितरण ट्रांसफार्मर और औद्योगिक बिजली आपूर्ति में किया जाता है।

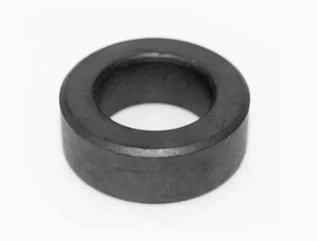

फेराइट रिंग कोर विशिष्टता

चुंबकीय कोर आकार (मिमी)			सुरक्षात्मक बॉक्स का आकार (मिमी)			प्रभावी क्रॉस-अनुभागीय क्षेत्र Ae(mm2)		चुंबकीय पथ की लंबाई यानी (मिमी)		अधिकतम डी.सी अतिवर्तमान वर्ग (A)
पहचान	आयुध डिपो	हिंदुस्तान टाइम्स	पहचान	आयुध डिपो	हिंदुस्तान टाइम्स
14	19	6.5	12	22	8	11.86		51.81		20
14	20	10	12	22.3	11.4	29.68		52.29		40
16	21	10	15	24	12.3	24.85		57.41		60
16	23	8	15	24	9.7	20.44		61.23		60
16	23	10	15	24	12.3	34.62		59.92		60
17	22	10	15.3	24.4	12.3	24.86		60.59		60
17	21	8	15.3	24	9.7	25.56		60.67		60
17	23	8	15.3	24.4	9.7	26.89		61.34		60
18	23	10	16.4	24.4	12.3	29.78		60.38		70
18	24	9	16.4	25	11.2	34.78		60.89		70
18	25	10	16.4	25.9	12.3	37.97		64.56		70
19	24	9	17.3	25	11.2	40.39		65.32		80
19	25	10	17.3	26	12.3	39.42		62.31		80
19	26	10	17.3	27.3	12.3	48.32		69.56		80
20	25	10	18.5	26.3	12.3	39.29		70.32		90
20	28	10	18.5	29	12.3	45.76		73.88		90
20	32	10	18.5	32.3	12.3	58.91		78.75		90
21	29	10	18.2	31.3	12.3	39.65		77.19		100
21	26	8	18.3	27.4	9.7	46.54		78.32		100
21	28	10	18.3	30	12.3	50.39		77.45		100
22	28	10	20.5	30	12.3	49.32		79.89		120
22	32	10	20.5	33.4	12.3	43.58		73.43		120
23	32	10	21.3	33.4	12.3	44.56		74.56		120
