1000 केवीए कास्ट रेज़िन ट्रांसफार्मर 13.8 केवी से 480Y/277V ड्राई टाइप वितरण

यह 1000 केवीए कास्ट रेज़िन ट्रांसफार्मर वाणिज्यिक, औद्योगिक और उपयोगिता अनुप्रयोगों में कुशल और विश्वसनीय बिजली वितरण के लिए इंजीनियर किया गया है। 13.8 केवी के प्राथमिक वोल्टेज और 480Y/277V के द्वितीयक वोल्टेज के साथ, यह इनडोर और आउटडोर दोनों वातावरणों के लिए अग्नि-सुरक्षित बिजली समाधान प्रदान करता है।



उच्च श्रेणी के कास्ट रेज़िन इन्सुलेशन की विशेषता के साथ, यह ट्रांसफार्मर असाधारण आग, नमी और संदूषण प्रतिरोध का दावा करता है, जो इसे कठोर या संवेदनशील स्थापना वातावरण के लिए आदर्श विकल्प बनाता है। इसके कोर को प्रीमियम ग्रेन ओरिएंटेड सिलिकॉन स्टील शीट से लेमिनेट किया गया है, ताकि लोड हानि को प्रभावी ढंग से कम किया जा सके, जबकि सटीक तांबे की वाइंडिंग कम लोड हानि और उत्कृष्ट गर्मी अपव्यय प्रदर्शन सुनिश्चित करती है।



एक टिकाऊ, संक्षारण प्रतिरोधी बाड़े में स्थित, इस कास्ट रेज़िन ट्रांसफार्मर में न्यूनतम रखरखाव की आवश्यकता होती है और यह दीर्घकालिक विश्वसनीयता प्रदान करता है। यह एएनएसआई, आईईईई, यूएल, सीएसए और सीई सहित कड़े उद्योग मानकों का अनुपालन करता है, जो उत्तर और दक्षिण अमेरिकी पावर ग्रिड पर सुरक्षित संचालन की गारंटी देता है।



हम कूलिंग विधियों, वोल्टेज टैप और माउंटिंग कॉन्फ़िगरेशन सहित अनुकूलन विकल्पों की एक विस्तृत श्रृंखला प्रदान करते हैं, जिससे कास्ट रेजिन ट्रांसफार्मर को आपकी परियोजना की आवश्यकताओं के अनुरूप बनाया जा सकता है। इसका व्यापक रूप से उपयोगिता बिजली वितरण नेटवर्क, नवीकरणीय ऊर्जा ग्रिड कनेक्शन, वाणिज्यिक भवनों और औद्योगिक बिजली प्रणालियों में उपयोग किया जाता है।



जीएनईई कास्ट रेज़िन ट्रांसफार्मर का एक अग्रणी निर्माता और आपूर्तिकर्ता है, इसकी लचीली उत्पादन क्षमता, पर्याप्त स्टॉक सूची और अत्यधिक प्रतिस्पर्धी फैक्टरी प्रत्यक्ष मूल्य निर्धारण है। हमारे कास्ट रेजिन ट्रांसफार्मर संयुक्त राज्य अमेरिका, कनाडा, मैक्सिको, ब्राजील, अर्जेंटीना, चिली, कोलंबिया और पेरू सहित प्रमुख बाजारों में ग्राहकों द्वारा भरोसेमंद हैं, जो पूरे उत्तर और दक्षिण अमेरिका में ईपीसी ठेकेदारों, उपयोगिता कंपनियों और औद्योगिक उपयोगकर्ताओं को सेवा प्रदान करते हैं।



और अधिक जानें:औद्योगिक अनुप्रयोगों के लिए 2500 केवीए ड्राई टाइप ट्रांसफार्मर - उच्च वोल्टेज, इनडोर स्थापना



✅ 1000 केवीए कास्ट रेज़िन ट्रांसफार्मर का अवलोकन, 13.8 केवी से 480वाई/277वी ड्राई-प्रकार वितरण

1000 केवीए की रेटेड क्षमता, 13.8 केवी के प्राथमिक रेटेड वोल्टेज और 480Y/277V के द्वितीयक रेटेड वोल्टेज वाला यह सूखा - प्रकार का कास्ट रेज़िन ट्रांसफार्मर, वाणिज्यिक, औद्योगिक, उपयोगिता और संस्थागत सुविधाओं की बिजली वितरण प्रणालियों में व्यापक रूप से उपयोग किया जाता है। जीएनईई द्वारा निर्मित, यह ट्रांसफार्मर उच्च यांत्रिक शक्ति और क्लास एफ/एच इन्सुलेशन के साथ पर्यावरण अनुकूल, ज्वाला मंदक और कम रखरखाव लागत वाला है। इनडोर और आउटडोर दोनों उपयोग के लिए उपयुक्त, यह एयर नेचुरल (एएन) या एयर फोर्स्ड (एएफ) कूलिंग का समर्थन करता है, और आईईसी 60076-11, एएनएसआई/आईईईई सी57.12.91, यूएल1562, सीएसए और सीई मानकों का अनुपालन करता है।



✅ कास्ट रेज़िन ट्रांसफार्मर क्या है?

कास्ट रेज़िन ट्रांसफार्मर एक प्रकार का सूखा -प्रकार का ट्रांसफार्मर है जिसकी वाइंडिंग वैक्यूम कास्टिंग प्रक्रिया के माध्यम से एपॉक्सी रेज़िन में समाहित होती है। यह एनकैप्सुलेशन वाइंडिंग को नमी, धूल और रासायनिक संदूषण से बचाता है, जिससे विशेष अग्नि सुरक्षा उपायों की आवश्यकता के बिना उच्च आर्द्रता, अत्यधिक प्रदूषित या ज्वलनशील क्षेत्रों में स्थापना संभव हो जाती है।



और अधिक जानें:अपने उत्तर या दक्षिण अमेरिकी प्रोजेक्ट के लिए सही 1000 केवीए 13.8 केवी 480 वी पावर ट्रांसफार्मर का चयन कैसे करें



✅ ड्राई - टाइप कास्ट रेज़िन वितरण ट्रांसफार्मर क्या है?

ड्राई{0}} प्रकार के कास्ट रेज़िन वितरण ट्रांसफार्मर का उपयोग अंतिम उपयोगकर्ता भार तक बिजली की सुरक्षित डिलीवरी के लिए मध्यम वोल्टेज (उदाहरण के लिए, 13.8 केवी) को कम वोल्टेज (उदाहरण के लिए, 480Y/277V) तक कम करने के लिए किया जाता है। ये ट्रांसफार्मर तेल की आवश्यकता को खत्म करते हैं, जिससे अग्नि सुरक्षा बढ़ती है और रखरखाव सरल हो जाता है। वे अस्पतालों, हवाई अड्डों, वाणिज्यिक भवनों, सुरंगों, सबवे स्टेशनों और नवीकरणीय ऊर्जा बिजली संयंत्रों में स्थापना के लिए विशेष रूप से उपयुक्त हैं।

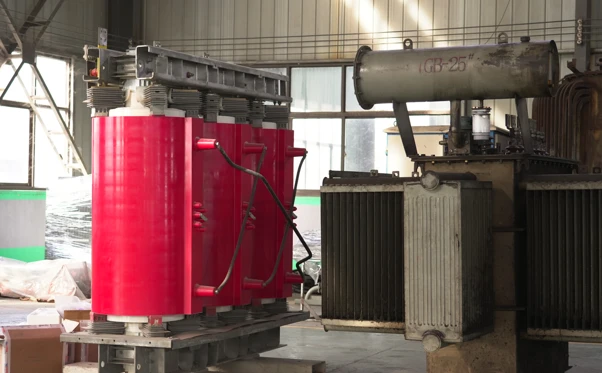

✅ 1000 केवीए ड्राई के आयाम-टाइप कास्ट रेज़िन ट्रांसफार्मर

कॉन्फ़िगरेशन के आधार पर आयाम थोड़ा भिन्न हो सकते हैं। विशिष्ट विशिष्टताएँ:

लंबाई: 2000-2300 मिमी

चौड़ाई: 1000-1200 मिमी

ऊँचाई: 1700-2000 मिमी

कुल वज़न: लगभग. 4000-4500 किग्रा

जीएनईई निर्बाध स्थापना के लिए संपूर्ण लेआउट चित्र, लिफ्टिंग पॉइंट विवरण और एंकर बोल्ट डिज़ाइन प्रदान करता है।



और अधिक जानें:इनडोर और औद्योगिक उपयोग के लिए 300 केवीए सूखा - प्रकार का ट्रांसफार्मर|यूएल/सीएसए प्रमाणित



✅ 1000 केवीए ड्राई -टाइप कास्ट रेज़िन ट्रांसफार्मर का वजन और हैंडलिंग

शिपिंग वजन: लगभग . 4.5 से 5.2 मीट्रिक टन (संलग्नक के आधार पर)

उठाने के बिंदु: फ्रेम में एकीकृत

माउंटिंग विकल्प: स्किड बेस, रेल{{0}माउंटेड या फर्श-माउंटेड

जीएनईई प्रबलित पैकेजिंग, उठाने के निर्देशों और विस्तृत उपयोगकर्ता मैनुअल के साथ सुरक्षित परिवहन सुनिश्चित करता है।



✅ 1000 केवीए ड्राई का मूल्य निर्धारण-टाइप कास्ट रेज़िन ट्रांसफार्मर

1000 केवीए 13.8 केवी से 480Y/277V शुष्क - प्रकार के ट्रांसफार्मर के लिए सामान्य मूल्य सीमा 11,500 अमेरिकी डॉलर से 19,000 अमेरिकी डॉलर है, जो कंडक्टर सामग्री (तांबा/एल्यूमीनियम), वेक्टर समूह, सहायक उपकरण और संलग्नक रेटिंग के अधीन है। कोर, वाइंडिंग्स का निर्माण और घर में रेज़िन कास्टिंग प्रक्रियाओं का संचालन करके, जीएनईई अत्यधिक प्रतिस्पर्धी मूल्य निर्धारण प्रदान करता है। EXW, FOB और CIF सहित कई व्यापार शर्तें उपलब्ध हैं।



✅ 1000 केवीए कास्ट रेज़िन ट्रांसफार्मर के लिए कूलिंग प्रकार

एएन (वायु प्राकृतिक): मानक प्राकृतिक वायु संवहन

वायुसेना (वायु सेना): अधिभार की स्थिति के लिए मजबूरन वायु शीतलन

दो-स्टेज कूलिंग: महत्वपूर्ण लोड उतार-चढ़ाव वाले अनुप्रयोगों के लिए उपयुक्त



✅ 1000 केवीए ड्राई -टाइप ट्रांसफार्मर के लिए सुरक्षा और निगरानी विकल्प

डिजिटल तापमान नियंत्रक (पीटी100 या पीटीसी सेंसर)

अधिक तापमान अलार्म और यात्रा कार्य

पंखा नियंत्रण इकाई (एएफ मॉडल के लिए)

वैकल्पिक आरएस485 या मोडबस आरटीयू इंटरफ़ेस

सर्ज रक्षक और बाड़े की ग्राउंडिंग



और अधिक जानें:औद्योगिक अनुप्रयोगों के लिए 2500 केवीए ड्राई टाइप ट्रांसफार्मर



✅ 1000 केवीए कास्ट रेज़िन ट्रांसफार्मर के लिए वेक्टर समूह

सामान्य वेक्टर समूह विकल्प:

Dyn11: चरण {{0}डाउन पावर वितरण प्रणालियों में व्यापक रूप से उपयोग किया जाता है

यिन0: संतुलित भार स्थितियों के लिए उपयुक्त

Yd11 या Yz11: ग्रिड सिंक्रनाइज़ेशन आवश्यकताओं के लिए



GNEE ग्राहक विनिर्देशों और ग्रिड आवश्यकताओं के अनुसार कस्टम वेक्टर समूह डिज़ाइन का समर्थन करता है।



✅ 1000 केवीए कास्ट रेज़िन ट्रांसफार्मर के अनुप्रयोग

वाणिज्यिक परिसर

अस्पताल और चिकित्सा परिसर

ऊँचे {{0}ऊँचे आवासीय भवन

हवाई अड्डे और सबवे स्टेशन

पवन और सौर ऊर्जा संयंत्र

रसायन और विनिर्माण कारखाने

डेटा केंद्र और दूरसंचार केंद्र



और अधिक जानें:2000 केवीए मध्यम वोल्टेज ड्राई टाइप ट्रांसफार्मर 12470V से 480Y 277V तीन चरण उत्तरी अमेरिका



1000 केवीए कास्ट रेज़िन ड्राई - टाइप ट्रांसफार्मर (13.8 केवी से 480Y/277V) क्यों चुनें?

जीएनईई का 1000 केवीए कास्ट रेजिन ड्राई {{1} प्रकार का ट्रांसफार्मर वाणिज्यिक, औद्योगिक और संस्थागत वातावरण में सुरक्षित, कुशल और पर्यावरण अनुकूल बिजली वितरण के लिए इंजीनियर किया गया है। 13.8 केवी के प्राथमिक वोल्टेज और 480Y/277V के द्वितीयक आउटपुट वोल्टेज के साथ, यह कम वोल्टेज पावर ग्रिड, महत्वपूर्ण सुविधा पावर सिस्टम और नवीकरणीय ऊर्जा ग्रिड कनेक्शन के लिए आदर्श विकल्प है।



✅ अग्नि-सुरक्षित और पर्यावरण{{1}अनुकूल डिजाइन

अग्निरोधी, स्वतः{{1}एपॉक्सी रेज़िन एनकैप्सुलेशन को बुझाने से आग का ख़तरा और तेल रिसाव की समस्या ख़त्म हो जाती है। इनडोर इंस्टॉलेशन, ऊंची इमारतों, अस्पतालों और डेटा सेंटरों के लिए बिल्कुल सही।



✅ कठोर वातावरण के लिए उपयुक्त

नमीरोधी इन्सुलेशन और सीलबंद वाइंडिंग्स उच्च आर्द्रता, धूल भरे या संक्षारक वातावरण में भी रखरखाव मुक्त संचालन सुनिश्चित करते हैं। तटीय, रेगिस्तानी या औद्योगिक क्षेत्रों के लिए आदर्श।



✅ वैश्विक मानकों के अनुरूप

यूएल, सीएसए, आईईसी 60076-11, एएनएसआई/आईईईई और सीई मानकों के अनुसार परीक्षण और प्रमाणित। संयुक्त राज्य अमेरिका, कनाडा, दक्षिण अमेरिका, दक्षिण पूर्व एशिया और मध्य पूर्व में पावर ग्रिड सिस्टम के साथ संगत।



✅ कॉम्पैक्ट, शांत और उच्च दक्षता

कम {{0}नुकसान वाले सिलिकॉन स्टील कोर और सटीक कॉइल वाइंडिंग्स 98.5% से अधिक दक्षता और बेहद कम विद्युत चुम्बकीय शोर प्रदान करते हैं। वायु प्राकृतिक (एएन) शीतलन मानक के रूप में, अंतरिक्ष बाध्य अनुप्रयोगों के लिए वैकल्पिक वायु मजबूर (एएफ) शीतलन के साथ।



✅ लचीला विन्यास और अनुकूलन

खुले और बंद (IP23/IP54) संस्करणों में उपलब्ध है। वैकल्पिक तापमान सेंसर, सर्ज रक्षक, कस्टम संलग्नक पेंट रंग और स्मार्ट मॉनिटरिंग मॉड्यूल। Dyn11 वेक्टर समूह मानक के रूप में।



✅ तीव्र उत्पादन और निर्यात वितरण

विशिष्ट लीड समय: 3-5 सप्ताह। उत्पादों को निर्यात के लिए पैक किया जाता है और सड़क, रेल, समुद्र या हवाई मार्ग से दुनिया भर में भेजा जा सकता है। EXW, FOB, CIF या DDP सहित कई व्यापार शर्तें उपलब्ध हैं।



📩 अपने 1000 केवीए ड्राई के लिए डेटाशीट, उत्पाद चित्र या कस्टम कोटेशन के लिए अभी जीएनईई से संपर्क करें।



ट्रांसफार्मर आवश्यकताएँ टाइप करें।

✅ फ़ैक्टरी-प्रत्यक्ष बिक्री

✅ वैश्विक प्रमाणन

✅ 70 से अधिक देशों और क्षेत्रों में सिद्ध विश्वसनीयता

एक उद्धरण का अनुरोध करें



1000 केवीए कास्ट रेज़िन ट्रांसफार्मर 13.8 केवी से 480Y/277Vतकनीकी विवरण

नहीं।	वस्तु	विनिर्देश	टिप्पणी
1	शक्ति दर्ज़ा	1000 केवीए	15 केवीए से 1500 केवीए तक अनुकूलन योग्य
2	प्राथमिक वोल्टेज	13.8 केवी (डेल्टा कनेक्शन)	34.5 केवी या उससे अधिक तक अनुकूलन योग्य
3	माध्यमिक वोल्टेज	480वाई/277 वी (वाईई ग्राउंडेड न्यूट्रल)	अन्य विकल्प: 120/240 वी, 208वाई/120 वी, 600वाई/347 वी
4	चरण	तीन-चरण, 60 हर्ट्ज़	एकल-चरण और अन्य कॉन्फ़िगरेशन उपलब्ध हैं
5	इन्सुलेशन प्रकार	राल छोड़ना	तेल मुक्त, अग्नि प्रतिरोधी, पर्यावरण अनुकूल डिजाइन
6	इन्सुलेशन वर्ग	कक्षा एफ (155 डिग्री)	वैकल्पिक कक्षा एच (180 डिग्री) और उच्च तापमान रेटिंग
7	तापमान वृद्धि	115 डिग्री (मानक)	उच्च तापमान वृद्धि के लिए अनुकूलन योग्य
8	ठंडा करने की विधि	वायु प्राकृतिक (एएन), वायु सेना (एएफ)	इनडोर/आउटडोर इंस्टालेशन के लिए NEMA 3R रेटेड
9	प्रतिबाधा वोल्टेज	5% - 6.5%	प्रति परियोजना आवश्यकताओं के अनुसार समायोज्य
10	शॉर्ट सर्किट झेलना	30 से 60 सेकंड	अनुरोध पर उच्चतर झेलने का समय उपलब्ध है
11	वोल्टेज नल	±2.5%, ±5%, 3-5 नल	वोल्टेज विनियमन और सिस्टम स्थिरता की सुविधा प्रदान करता है
12	आवृत्ति	60 हर्ट्ज	निर्यात बाज़ारों के लिए 50 हर्ट्ज़ संस्करण उपलब्ध हैं
13	इन्सुलेशन प्रतिरोध	1000 MΩ से अधिक या उसके बराबर	उत्कृष्ट इन्सुलेशन प्रदर्शन सुनिश्चित करता है
14	रिसाव चुंबकीय प्रवाह	कम रिसाव वाला डिज़ाइन	विद्युत चुम्बकीय हस्तक्षेप को कम करता है
15	मूल सामग्री	ठंडा {{0}रोल्ड ग्रेन{{1}ओरिएंटेड सिलिकॉन स्टील	उच्च दक्षता, कम लोड हानि
16	घुमावदार सामग्री	उच्च{{0}शुद्धता ऑक्सीजन-मुक्त तांबा	उच्च चालकता और तापीय सहनशक्ति सुनिश्चित करता है
17	संलग्नक सामग्री	हेवी-ड्यूटी कोल्ड-रोल्ड स्टील	संक्षारण प्रतिरोधी, धूल और पानी से सुरक्षा
18	सुरक्षा रेटिंग	NEMA 3R (बारिश और धूल प्रतिरोधी)	इनडोर अनुप्रयोगों के लिए NEMA 1, NEMA 12 के लिए अनुकूलन योग्य
19	तापमान रेंज आपरेट करना	-20 डिग्री से 40 डिग्री	-40 डिग्री से लेकर +50 डिग्री तक विस्तारित रेंज उपलब्ध है
20	आर्द्रता अनुकूलनशीलता	0% से 95%, गैर -संघनित	उच्च आर्द्रता और नम वातावरण के लिए उपयुक्त
21	शोर स्तर	55 डीबी(ए) से कम या उसके बराबर	शहरी और इनडोर उपयोग के लिए उपयुक्त कम शोर वाला डिज़ाइन
22	अनुमानित वजन	1500-2000 किग्रा	कस्टम विकल्पों के साथ बदलता रहता है
23	आयाम (एल एक्स डब्ल्यू एक्स एच)	लगभग . 1500 x 1100 x 1700 मिमी	कस्टम आयाम उपलब्ध हैं
24	मानकों का अनुपालन	एएनएसआई सी57.12, आईईईई, यूएल, सीएसए, सीई	प्रमुख उत्तर और दक्षिण अमेरिकी बाजार मानकों को पूरा करता है
25	गारंटी	2 से 5 साल	विस्तारित वारंटी विकल्प उपलब्ध हैं
26	विशिष्ट अनुप्रयोग	वाणिज्यिक बिजली वितरण, औद्योगिक संयंत्र, नवीकरणीय ऊर्जा परियोजनाएं, सबस्टेशन	सौर, पवन, विनिर्माण और उपयोगिता ग्रिड के लिए आदर्श
27	वैश्विक आपूर्ति एवं सेवा	दुनिया भर में शिपिंग	उत्तरी अमेरिका (यूएसए, कनाडा, मैक्सिको) और दक्षिण अमेरिका (ब्राजील, अर्जेंटीना, चिली, कोलंबिया) पर ध्यान दें
